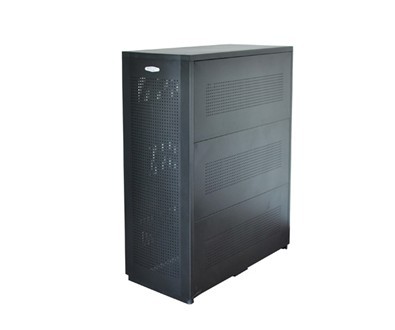

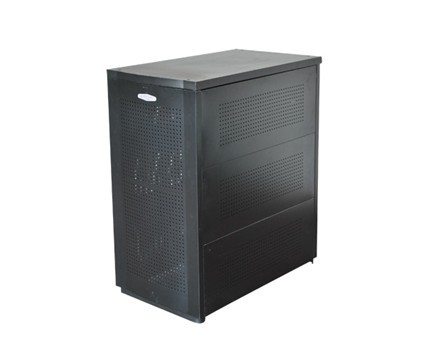

拼装式UPS电池箱
主要特征：
整机经磷化喷塑，耐磨防蚀。
可拆装式全开放式结构，安装检修方便，造型美观，曲线流畅，拆装方便。
机柜采用优质金属成型，受力均匀。
前后旁边可快速拆卸，后扳装开关及接线板，内配连接线，底部有接线地装置。
4节—32节为拆装式。
组合（拆装）电池箱安装步骤：
>先将底板放在固定位置。
>前后板插在底板两头插销上。
>开始安装底层电池，底层电池安装完后，再把中匡插入，依次安放各层电池。
>电池安放完毕后，先将侧面板插上，然后盖上顶盖，用螺钉拧上将之固定，即安装完毕。不可随意移动箱体。
UPS电池箱技术参数表
尺寸（灰色）：
|
规 格 |
款 式 |
外形尺寸（mm） |
有无脚轮 |
层 数 |
开关DZ47 |
内配线 |
重量kg |
|
|
A1 |
100AH1节 |
整体式 |
458*200*310 |
无 |
一层 |
接线柱 |
6平方 |
4.8 |
|
A2 |
100AH2节 |
整体式 |
428*433*350 |
有 |
一层 |
1P63A |
6平方 |
7.6 |
|
A3 |
100AH3节 |
整体式 |
598*433*350 |
有 |
一层 |
1P63A |
6平方 |
10.6 |
|
A4 |
100AH4节 |
组合式 |
500*415*615 |
无 |
二层 |
1P63A |
6平方 |
19 |
|
A6 |
100AH6节 |
组合式 |
620*470*615 |
无 |
二层 |
1P63A |
6平方 |
23 |
|
A8 |
100AH8节 |
组合式 |
780*470*615 |
无 |
二层 |
1P63A |
6平方 |
28 |
|
A12 |
100AH12节 |
组合式 |
780*470*925 |
无 |
三层 |
1P63A |
6平方 |
36 |
|
A16 |
100AH16节 |
组合式 |
780*470*1225 |
无 |
四层 |
1P63A |
6平方 |
45 |
|
A20 |
100AH20节 |
组合式 |
960*470*1225 |
无 |
四层 |
1P63A |
6平方 |
52 |
|
A24 |
100AH24节 |
组合式 |
960*470*1525 |
无 |
五层 |
1P100A |
10平方 |
68 |
|
A32 |
100AH132节 |
组合式 |
880*780*1225 |
无 |
四层 |
2P100A |
16平方 |
87 |
|
A35 |
100AH35节 |
整体式 |
960*660*1525 |
无 |
五层 |
2P100A |
16平方 |
尺寸（黑色）：
|
型号 |
规 格 |
款 式 |
外形尺寸（mm） |
有无脚轮 |
层 数 |
开关DZ47 |
内配线 |
重量kg |
|
A-A4 |
100AH4节 |
组合式 |
515*415*630 |
无 |
二层 |
1P63A |
6平方 |
20 |
|
A-A6 |
100AH6节 |
组合式 |
635*470*630 |
无 |
二层 |
1P63A |
6平方 |
24 |
|
A-A8 |
100AH8节 |
组合式 |
795*470*630 |
无 |
二层 |
1P63A |
6平方 |
29 |
|
A-A10 |
100AH10节 |
组合式 |
975*470*630 |
无 |
二层 |
1P63A |
6平方 |
29.5 |
|
A-A12 |
100AH12节 |
组合式 |
795*470*930 |
无 |
三层 |
1P63A |
6平方 |
37 |
|
A-A16 |
100AH16节 |
组合式 |
795*470*1230 |
无 |
四层 |
1P63A |
6平方 |
46 |
|
A-A20 |
100AH20节 |
组合式 |
975*470*1230 |
无 |
四层 |
1P63A |
6平方 |
53 |
|
A-A32 |
拼32节 |
组合式 |
880*780*1230 |
无 |
四层 |
2P100A |
16平方 |
88 |
★ 可拆装式全开放式结构，安装检修方便，造型美观，曲线流畅
★ 机柜采用优质金属成型，受力均匀
★ 前后旁边可快速拆卸，后扳装开关及接线板，内配连接线
★ 4节，32节为拆装式
